高精度，可選量程范圍

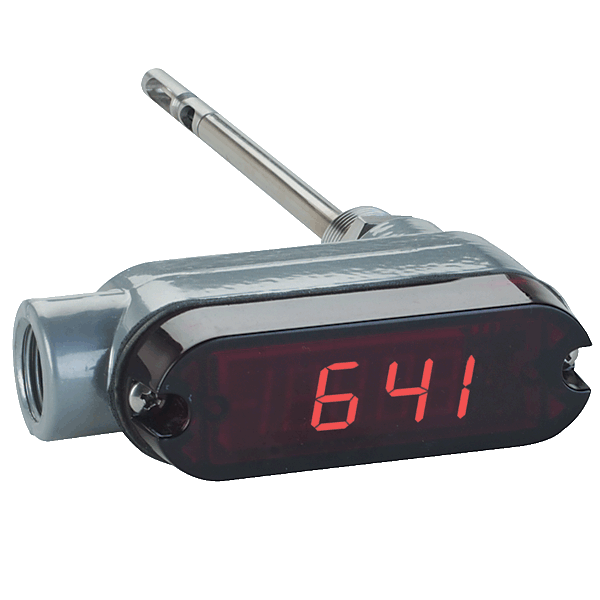

641系列風速變送器是監視空氣速度的理想儀器。變送器采用了熱質量流量傳感元件，它可以在不同的流量和溫度下實現精確的速度測量。641的16種可現場選擇的量程使它能夠用于多種氣速的測量應用。可選的LED顯示可提供完整而低成本的氣速現場指示。
應用及案例
? 排氣器流量監視器
? 烘干處理中的空氣控制
? HVAC空氣速度測量
? 采暖通風空調工程風速測量
? 風力輸送和排氣追蹤
產品特色
? 量程從250 FPM（1.25 MPS）到15,000 FPM（75 MPS）
? 可選LED顯示
? 方便的按鍵設定
? 緊湊的外殼
? 4-20 mA輸出
? 數字濾波式信號阻尼
介 質 潔凈空氣和兼容性氣體
精 度 3%FS氣體：0-50 ℃（32-122 °F）；
4%FS氣體：-40-0 ℃& 50-100 ℃
（-40-32 °F & 122-212 °F）
響應時間 流量：達到終值的95%需要1.5秒
（輸出濾波器設定到最小值）
溫度范圍 過程：-40-100 ℃（-40-212 °F）；
環境：0-60 ℃（32-140 °F）
壓力范圍 最大100 psi（6.89 bar）
溫度范圍 不凝結水
電 源 12-35 VDC直流電壓，10-16 V交流電壓
輸出信號 4-20 mA,與24V電源隔離，3或4線連接RECEIVER
輸出濾波器 可選0.5-15 s
回路電阻 最大600 Ω
電流消耗 組大300 mA
電源接頭 旋緊接頭
工藝連接 1/2" NPT外螺紋
防護指標 設計達到NEMA 4X（IP66），只適于非LED顯示型號
安裝定位 無位置要求，但探頭必須與氣流方向一致
重 量 357.2 g（12.6 oz）
機構認證 CE
可選顯示（LED）裝置技術指標
顯 示 4-1/2數字 1/2"紅色LED顯示
分 辨 率 1 FPM,0.01 MPS（10 FPM @ 10,000和15,000 FPM范圍）
重 量 377 g（13.3 oz）
配件 | |
訂購時添加后綴： | 描述 |
-NIST | NIST可溯源校準證書 |
例如：641-6-NIST | |
配件 | |
型號 | 描述 |
A-156 | 通用支架金屬板，1/2″NPT內螺紋 |
A-158 | 可替換安裝法蘭 |
A-159 | 管道安裝密封管 |
641-LED | 可現場升級的LED |
型號表 | |
型號 | 探頭長度 |
641-6 | 6″(152.4 mm) |
641-6-LED | 6″(152.4 mm) |
641-12 | 12″(304.8 mm) |
641-12-LED | 12″(304.8 mm) |
641-18 | 18″(457.2 mm) |
641-18-LED | 18″(457.2 mm) |
641-24 | 24″(609.6 mm) |
641-24-LED | 24″(609.6 mm) |
641-30 | 30″(762 mm) |
641-30-LED | 30″(762 mm) |
641-36 | 36″(914 mm) |
641-36-LED | 36″(914 mm) |
641 AVT 可選顯示裝置 | |
A 尺寸 | B 尺寸 |
7-63/64 [202.80] | 9-13/16 [249.24] |
13-63/64 [355.20] | 15-13/16 [401.64] |
19-63/64 [507.60] | 21-13/16 [554.04] |
26-63/64 [685.40] | 28-13/16 [731.84] |
32-63/64 [837.80] | 34-13/16 [884.24] |
37-63/64 [964.80] | 39-13/16 [1011.24] |

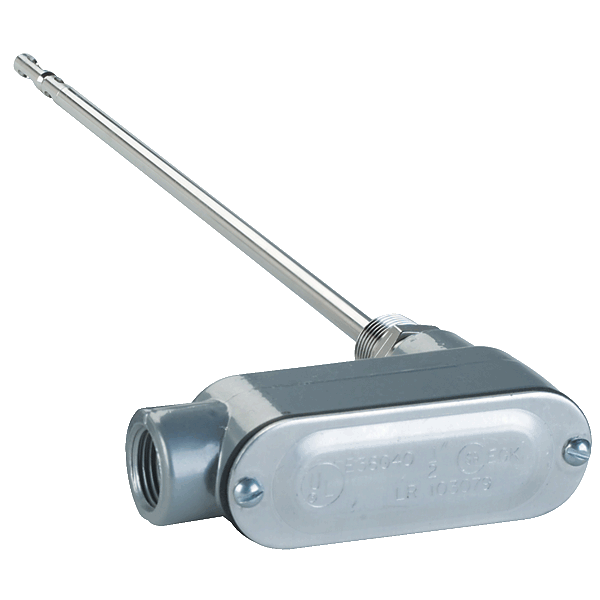

641 AVT 無顯示裝置 | |
A 尺寸 | B 尺寸 |
7-7/16 [188.91] | 9-9/32 [235.74] |
13-7/16 [341.31] | 15-9/32 [388.14] |
19-7/16 [493.71] | 21-9/32 [540.54] |
26-7/16 [671.51] | 28-9/32 [718.34] |
29-7/16 [747.71] | 34-9/32 [870.74] |
37-7/16 [950.91] | 39-9/32 [997.74] |
