Twin-Tiger 智能型電磁流量計LTMF系列

量程從0.04-0.25m3/h到80-800m3/h,低壓力損失，測量精度高，體積小巧，可靠性高

Twin-Tiger LTFM系列液體渦輪流量計基于渦輪的旋轉。當液體通過流量計時，液體的動能使渦輪葉片開始旋轉，渦輪的轉速與液體的流速成正比。流量計內部通常配備有傳感器，用于檢測渦輪的轉速，并將其轉換為電信號，最終顯示為流量值。整體結構小巧緊湊，信號傳輸穩定，尤其適合小管徑液體流量測量。

低壓力損失，測量范圍寬，結構簡單；全不銹鋼本體結構，廣泛適用于純水、自來水、化學液體、汽油、柴油、酒精、甲醇、醇類等低粘度液體流量測量與監控。

應用及案例

化工
石油
冶金
環保
造紙
輕紡

產品特色技術指標尺寸詳圖尺寸流量產品大圖宣傳彩頁

產品特色

體積小巧，連接方式多樣
低壓力損失
具有脈沖信號，4-20mA等多種輸出方式可選
全不銹鋼本體結構，可定制PP防腐型
傳感器為精密數控加工，部件精密度高
安裝簡單，維護方便

技術指標

量程從0.04-0.25m3/h到80-800m3/h

介質低粘度、無雜質、無強烈腐蝕性液體

精度 ±0.2%R、±0.5%R、±1.0%R（默認）

環境溫度 -20℃-60℃

介質溫度 -20-80℃（常規型），-20-150℃（高溫型）

環境濕度 5-90%RH

大氣壓力 86-106KPa

口徑 DN4-DN200

公稱壓力 1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.3MPa

供電電源電源型：12VDC、24VDC

電池型：3.6V鋰電池

輸出信號脈沖輸出（三線制）

電流輸出：4-20mA（兩線制）

通訊輸出 RS485（標準Modbus通訊協議）

Hart協議

電氣接口 M20×1.5內螺紋

量程比 1:10-1:20

安裝方式法蘭連接、螺紋連接、卡箍連接（衛生型）

防護等級 IP65

外殼材質 304、316L不銹鋼

防爆等級 ExdIICT6 Gb

尺寸詳圖

DN15-DN200法蘭式渦輪流量傳感器尺寸圖

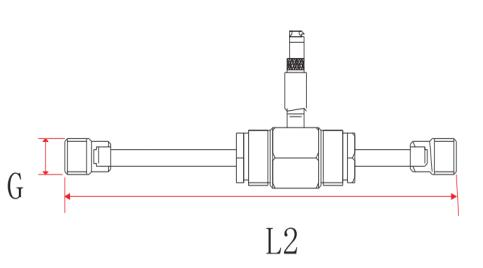

DN4-DN10螺紋式渦輪流量傳感器(含直管段部分)尺寸圖

DN4-DN200法蘭夾裝（卡箍式）型渦輪流量傳感器尺寸圖

尺寸流量

公稱通徑	法蘭連接					螺紋連接		夾裝連接
公稱通徑	L1	D1	K	d	n(孔數)	L2	G(外螺紋)	L3	D2
4						225	G1/2	50	38
6						225	G1/2	50	38
10						345	G1/2	50	38
15	75	95	65	14	4	75	G1	55	47
20	80	105	75	14	4	80	G1	60	54
25	100	115	85	14	4	100	G5/4	60	57
32	140	140	100	14	4	140	G2	70	66
40	140	150	110	18	4	140	G2	70	72
50	150	165	125	18	4	150	G5/2	70	92
65	170	185	145	18	4			80	100
80	200	200	160	18	8			90	112
100	220	220	180	18	8			100	137
125	250	250	210	18	8			120	165
150	300	285	240	22	8			150	190
200	360	340	295	22	12			150	243

渦輪流量傳感器安裝尺寸表

儀表口徑（mm）	正常流量范圍（m3/h）	擴展流量范圍（m3/h）
DN4	0.04-0.25	0.04-0.4
DN6	0.1-0.6	0.06-0.6
DN10	0.2-1.2	0.15-1.5
DN15	0.6-6	0.4-8
DN20	0.8-8	0.45-9
DN25	1-10	0.5-10
DN32	1.5-15	0.8-15
DN40	2-20	1-20
DN50	4-40	2-40
DN65	7-70	4-70
DN80	10-100	5-100
DN100	20-200	10-200
DN125	25-250	13-250
DN150	30-300	15-300
DN200	80-800	40-800

儀表口徑參考流量范圍

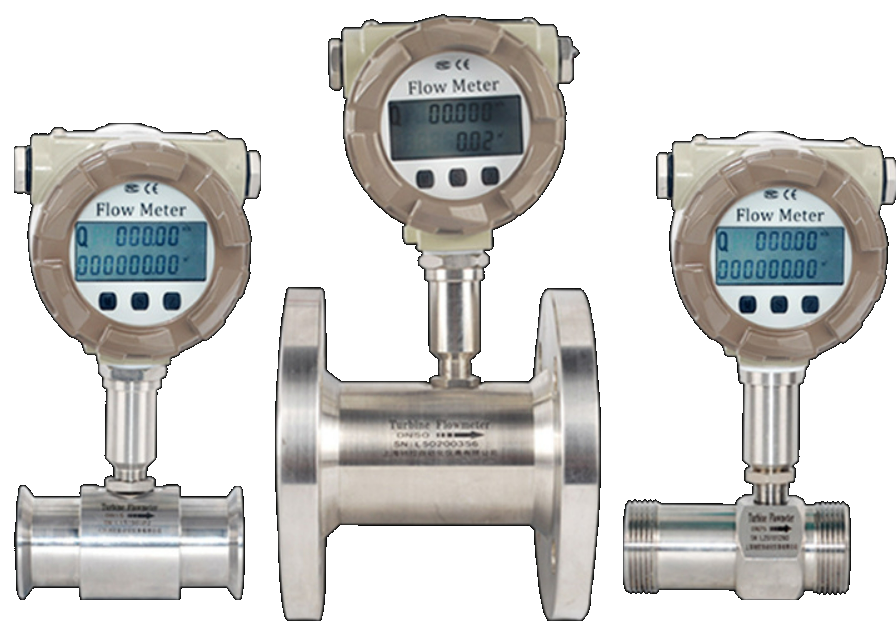

產品大圖


宣傳彩頁

Twin-Tiger LTFM系列25V1.pdf
