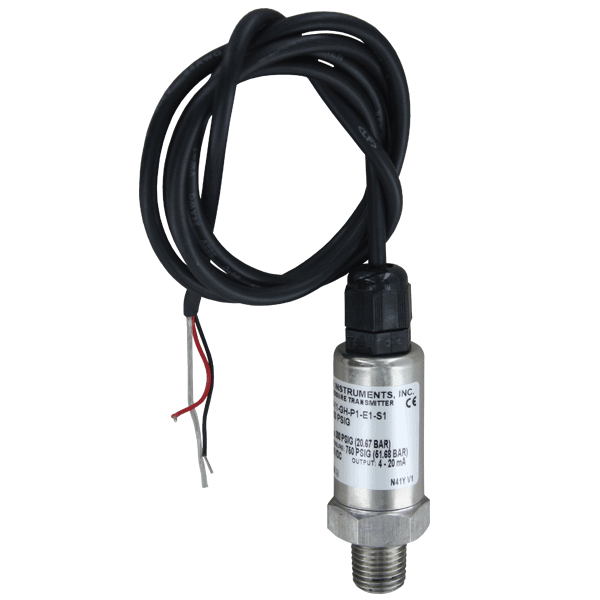

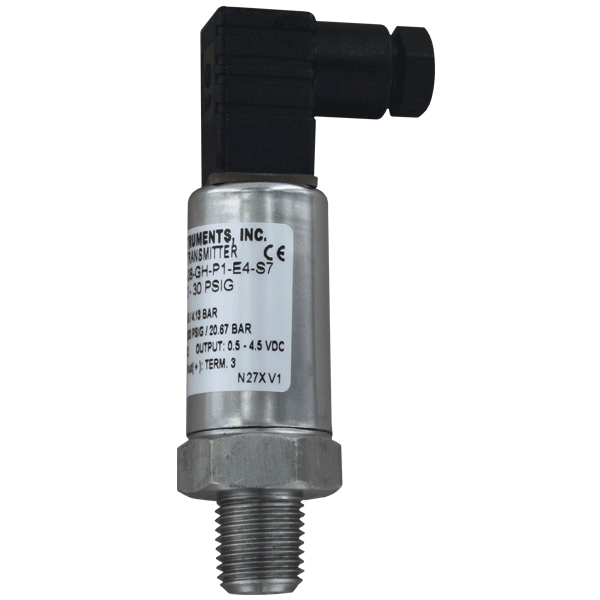

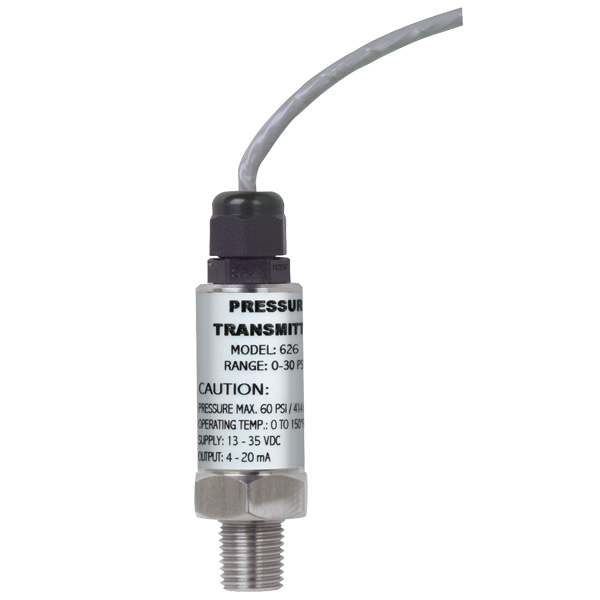

Dwyer 工業壓力變送器 626&628系列

有各種量程，連接方式，和輸出方式可以選擇

626系列壓力變送器采用0.25%高精度的壓阻式傳感器，安裝于堅固的NEMA 4X不銹鋼外殼內，或者鋁制管型外殼中。
628系列壓力變送器精度為1%，最適用于OEM設備制造廠家，它也帶不銹鋼外殼內，或者鋁制管型外殼中。
耐腐蝕的316L不銹鋼材質使得626和628系列的變送器有更廣的應用范圍，包括液壓系統和化學工業。它們的量程范圍從滿真空，組合量程到正5000psi，并且可選擇多種輸出方式，工藝連接方式，電氣連接方式等，很容易滿足您特有的應用場合的需要。

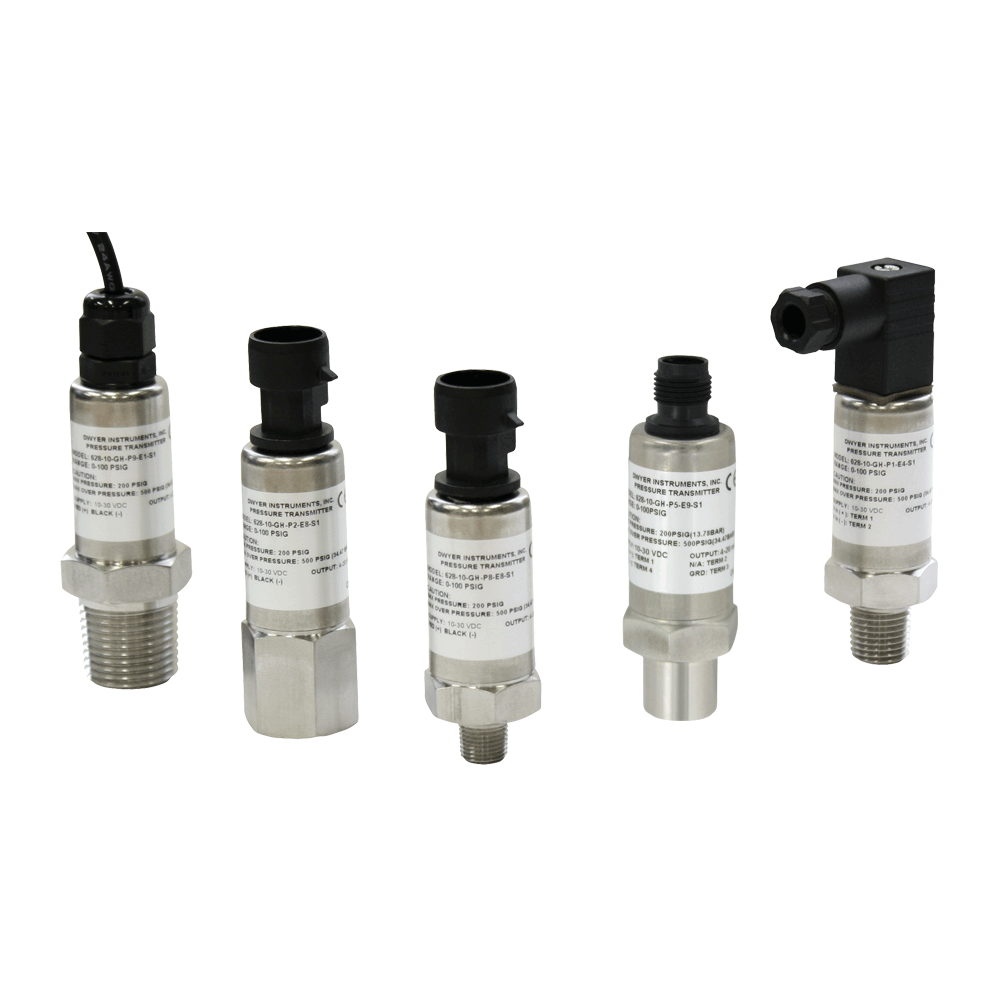

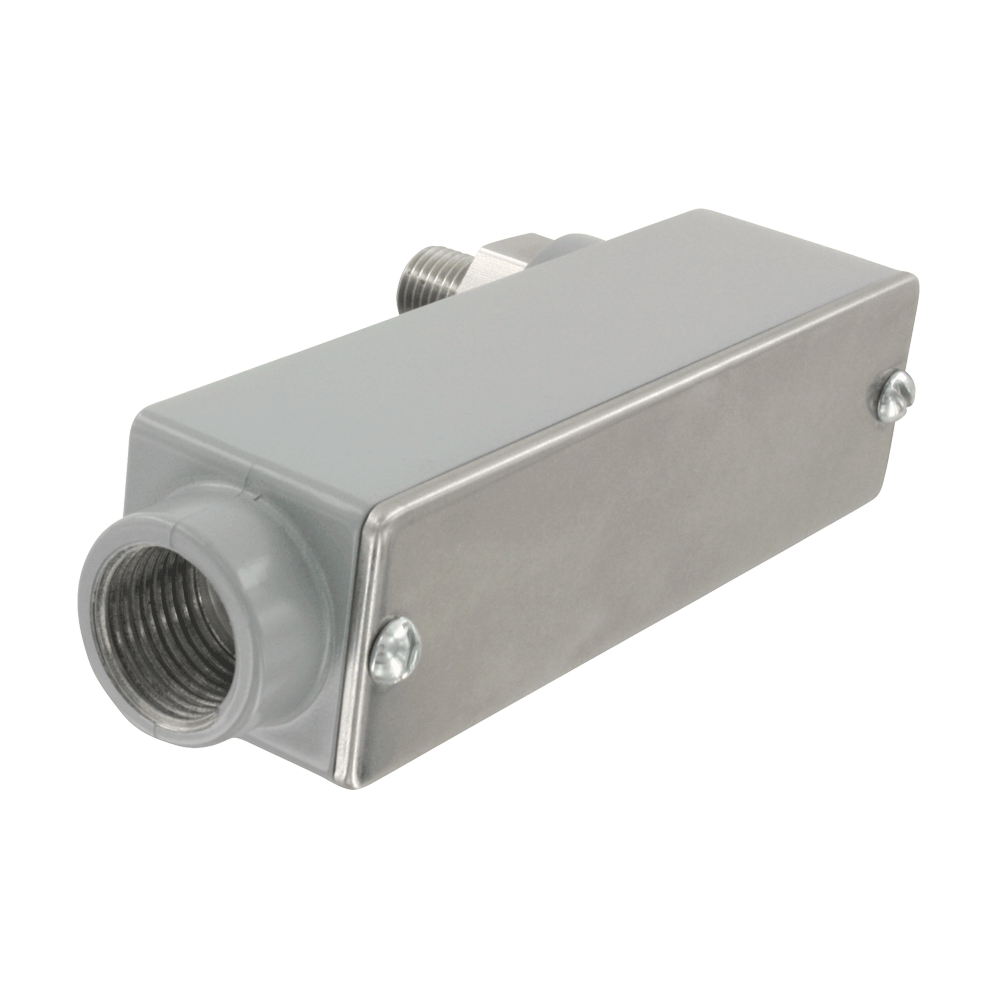

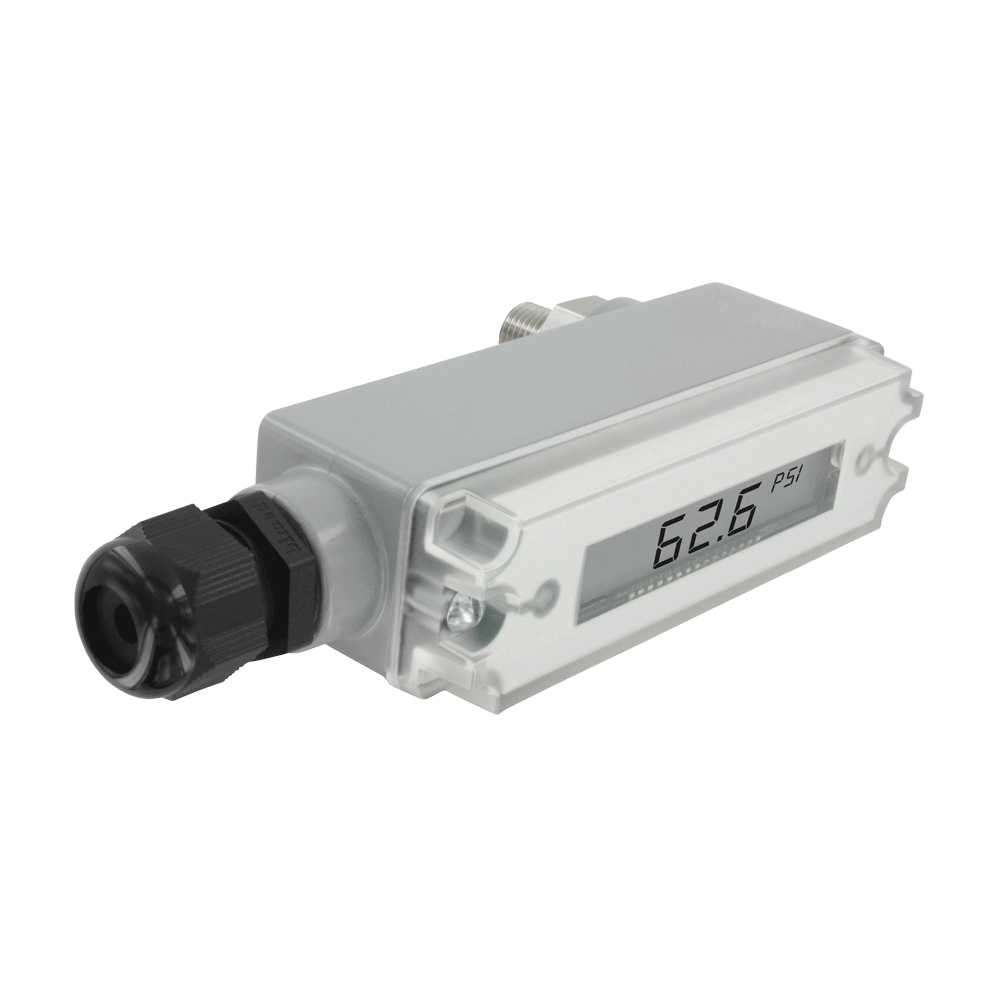

注：標準導管外殼（-CH）已淘汰，更換型號見導管盒外殼（-CB）。

應用及案例

? 壓縮機

? 泵送系統

? 灌溉系統壓力

? 工業過程監測

? 液壓

? 如選制冷劑降壓閥選項，可用于監測空調機組中的制冷劑管線壓力

? 垃圾壓實機

? 消防泵壓力控制

產品特色技術指標選項配件型號列表耐壓范圍安裝手冊機構認證尺寸詳圖產品大圖宣傳彩頁

產品特色

? 堅固的316不銹鋼充油傳感器提供抗沖擊和振動性能，確保工藝應用中控制壓力的穩定性

? NEMA 4X額定外殼可在允許進行室外監測的惡劣環境或存在灰塵和顆粒物的區域提供保護

? 各種型號和連接，可滿足從低到高的壓力測量規范

技術指標

規格	626 & 628
介質	兼容氣體或液體
材質	316L不銹鋼
精度	626：0.25% F.S.； 626：0.20% RSS； 628：1.0% F.S.； 628：0.5% RSS； 626 絕壓量程范圍：0.5% F.S.； 626 絕壓量程范圍：0.30% RSS。（包括線性度，遲滯和重復性）
溫度范圍	0 - 200°F （-18 ~ 93℃）
補償溫度范圍	0 - 175°F （-18 ~ 79℃）
溫度影響	±0.02% FS/°F （包括零點和量程）
耐壓范圍	見型號表
電源要求	10 - 30 VDC （用于4-20 mA, 0-5, 1-5, 1-6 VDC 輸出信號）； 13 - 30 VDC （用于0-10, 2-10 VDC輸出信號）； 5 VDC ± 0.5 VDC （用于0.5-4.5 VDC輸出）； 10 - 35 VDC （用于 4 - 20 mA帶-CB選項）； 13 - 35 VDC 或獨立的 16 to 33 VAC （帶-CB選項的可選輸出）。
輸出信號	4 - 20 mA，0 - 5 、1 - 5、0 - 10 VDC，或 0.5 - 4.5 VDC或可選帶 -CB選項的 0 - 5、1 - 5、0 - 10、 2 - 10 VDC
響應時間	300 ms
回路電阻	0 - 1000 Ω max. Rmax = 50（Vps-10）Ω （4 - 20 mA 輸出）， 0 - 1250 Ω max. Rmax = 50（Vps-10）Ω （4 - 20 mA 輸出帶 -CB 選項）， 5K Ω （0 - 5、1 - 5、1 - 6、0 - 10、2 - 10、0.5 - 4.5 VDC 輸出）。
穩定性	1.0%滿量程/年（典型）
電流消耗	最大38 mA （對于4-20 mA輸出）；最大10 mA（對于0-5, 1-5, 1-6, 0-10, 2-10, 0.5-4.5 VDC輸出）；最大140 mA （對于所有帶LED顯示的）。
電氣連接	導管式外殼（-CH）：接線端子排，1/2‘’NPT內螺紋導管；普通型外殼（-GH）：電纜或DIN EN 175801-803-C。
過程連接	1/4''NPT或BSPT，外螺紋或內螺紋
外殼防護	NEMA 4X （IP66）
安裝位置	任意方向安裝
重量	283 g（10 oz）
認證	CE、NSF、UL

選項配件

	型號	描述
	A-250-D	Cooling tower, spiral, 1/4" male/female BSPP.
	A-251	Pressure snubber, brass, 1/4" male/female BSPT.
	A-257	Pressure snubber, 316 SS, 1/4" male/female BSPT.
	A-960	3' packard cable.
	A-164	16.4' (5 m) cable with M-12 4-pin female connector.
	A-961	9' packard cable.
	A-962	20' packard cable.
	A-62X-LCD	Field upgradeable LCD display.

型號列表

EXAMPLE	626	-00	-CH	-P1	-E1	-S1	-AT	626-00-CH-P1-E1-S1-AT
ACCURACY 精度	626 628							0.25% Full Scale Accuracy 1.0% Full Scale Accuracy
RANGE 范圍		30 00 01 02 03 04 05 31 32 06 28 07 27 08 09 10 11 12 24 13 25 14 22 29 15 16 17 18 19 26 61 40 41 62 63 64 65 66 89 67 68 69 42 70 71 72 92 73 91 74 75 76 90 77 78 93 79 80 81 82 83 84 97 85 98 86 99 87 88 95						15-0 psia (1,4) 0-15 psia (1,4) 0-30 psia (1,4) 0-50 psia (1,5) 0-100 psia (1,5) 0-200 psia (1,5) 0-300 psia (1,5) 0-500 psia (1,4) 3-15 psig 0-5 psig 0-10 psig 0-15 psig 0-25 psig 0-30 psig 0-50 psig 0-100 psig 0-150 psig 0-200 psig 0-250 psig 0-300 psig 0-400 psig 0-500 psig 0-600 psig 0-750 psig 0-1000 psig 0-1500 psig 0-2000 psig 0-3000 psig 0-5000 psig 0-8000 psig 1-0 bar absolute (1,4) 0-1.6 bar absolute 0-2 bar absolute 0-2.5 bar absolute (1,4) 0-4 bar absolute (1,5) 0-6 bar absolute (1,5) 0-8 bar absolute (1,5) 0-10 bar absolute (1,5) 0-16 bar absolute (1,5) 0-0.5 bar 0-1 bar 0-1.5 bar 0-1.6 bar 0-2 bar 0-2.5 bar 0-3 bar 0-4 bar 0-5 bar 0-6 bar 0-7 bar 0-10 bar 0-15 bar 0-16 bar 0-17 bar 0-20 bar 0-25 bar 0-30 bar 0-35 bar 0-40 bar 0-70 bar 0-100 bar 0-150 bar 0-160 bar 0-200 bar 0-250 bar 0-350 bar 0-400 bar 0-500 bar 0-550 bar 0-600 bar
HOUSING 外殼			CB GH					Conduit Box Housing General Purpose Housing, NEMA 4X, IP66
PROCESS CONNECTION 過程連接				P1 P2 P3 P4 P5 P7 P8 P9 P10				1/4" Male NPT 1/4" Female NPT 1/4" Male BSPT 1/4" Female BSPT 1/4" Female SAE with Refrigerant Valve Depressor (1) 1/4" Male BSPP ISO 1179 1/8” Male NPT (1) 1/2" Male NPT (1) 1/8" Male BSPP
ELECTRICAL CONNECTION 電氣連接					E1 E2 E3 E4 E5 E6 E7 E8 E9			3' Cable 6' Cable 9' Cable Hirschmann DIN Plug (1) 1/2" Female NPT Conduit Connection(2) M-12 4-Pin Connector Hirschmann DIN Plug w/6' cable Packard Connector (1) M-12 4 Pin Connector NOT-UL
SIGNAL OUTPUT 信號輸出						S1 S2 S3 S4 S5 S6 S7 S8		4-20 mA 2 Wire 1-5 Volts 2-10 Volts 0-5 Volts 0-10 Volts 1-6 Volts 0.5-4.5 Volts Ratiometric Selectable 0 to 5, 1 to 5, 0 to 10, 2 to 10 VDC (2)
OPTIONS 選項							AT LCD NIST NW SPCL	Aluminum Tag LCD Indication NIST Traceable Certificate NSF Certification Special Cleaning for Oxygen Use
(1) Available with -GH Housing only (2) Available with -CB Housing only (3) LED option is not NEMA 4X. (4) 628 only and 2.0% (5) 626 and 0.5% or 628 and 2.0%
BAR ranges not available with -CB option currently, future release.

耐壓范圍

量程碼

量程范圍

最大壓力(psig)

過壓 (psig)

量程碼

量程范圍(psig)

最大壓力(psig)

過壓 (psig)

0-15 psia

15-0 psia

0-5 psig

0-15 psig

0-30 psig

0-50 psig

0-100 psig

0-150 psig

100

200

300

150

300

500

750

0-200

0-300

0-500

0-1000

0-1500

0-3000

0-5000

0-8000

400

600

1000

2000

3000

6000

7500

10000

1000

1500

2500

5000

7500

10000

12000
