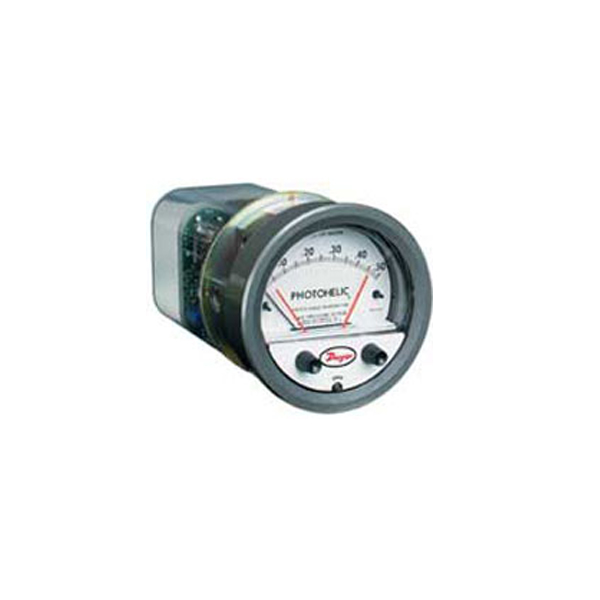

Dwyer 3000SGT系列 差壓開關/表/變送器

差壓指示表，低限和高限控制，4-20 MA 變送器
系列3000SGT Photohelic? /開關/差壓表/變送器將幾個最重要的控制功能結合于一體,容易安裝. 這個多功能儀器采用行業認可推舉的標準的德威爾Magnehelic 差壓表對低壓空氣進行可靠的測量。它可以在精度±2% 內測量正壓、負壓或差壓,這個經受了時間考驗的差壓表將空氣或者兼容氣體的壓力可靠地模擬顯示在4 英寸直徑，80° 的刻度盤上。壓力表的操作是完全獨立的-甚至在失電時，也能夠照常工作。另外，增加兩個低/高限制控制（或者壓力開關）的雙刀雙擲繼電器，能直接驅動10 Amps @ 28VDC 或120/240 VAC。每個設定點死區為一個指針寬度－ 小于滿刻度的1%，正好足夠保證確定位置，避免震蕩。內部吸持線圈使用戶能夠連接兩者對變化的死區單獨控制，這樣最適用于潔凈室和建筑物的正壓系統、采暖、通風空調系統，自動空氣過濾器或自動空氣校準和其它更多的用途。通過與紅色指針和前部旋鈕，可在整個壓力量程范圍內自由調整設定點。最后，Photohelic 開關/差壓表/變送器包括一個單獨的4-20 MA，2線變送器，10-35 VDC 電源下運行。在后部有單獨零點和量程調節。對于100-240V 交流電輸入到24 - 28V 直流輸出最好選用A-700 電源轉換器，變送器能很好的應用于驅動變速風機和風扇。氣門位置，也很適合用在電腦VAV 系統或在走帶式記錄儀中連續采集數據。除了將所有這些控制功能結合在一個部件上能明顯的降低成本和空間以外，只用一套氣動連接管件替代了三、四個連接節約了時間和材料。
技術指標
差壓表技術指標
介質：空氣和不易燃，兼容氣體
材質：請向廠家咨詢
精度：請參照下面的型號表格
壓力范圍：請參照下面的型號表格
溫度范圍：20 至120°F（-6.67 至48.9°C）
連接件：1/8? NPT 內螺紋
尺寸：表盤4?（101.6 Mm）Dial Face, 5?（127 Mm）外徑X 8-1/4?（209.55 Mm）
重量：3 Lb，14.5 Oz（1.77 Kg）
開關技術指標
開關類型：每個設定點具有2 個C 繼電器（雙刀雙擲）
重復性：滿刻度的±1%
電氣指標：10A @ 24 VDC 或者120 VAC，6A @ 240 VAC
電氣接口：旋緊接線端
電源：120 VAC，±10%
安裝定位：膜片用于垂直方向。其它安裝定位請向廠家咨詢
設定點調節：表面可調旋鈕
變送器技術指標
精度：請參照下列型號表
溫度范圍：20 至120°F（-6.67 至48.9°C）
壓力范圍：請參照下列型號表
熱力影響：±0.025% F.S./°F (0.045% F.S./°C).
電源：10.0 至35 VDC（2-電線）
輸出信號L：4-20 MA DC
零點與量程調節：電位計，內部調節
反應時間：250 MSec
回路電阻：0 - 1250 Ohms
電流消耗：最大38 MA DC
電接口：接線盒
預熱時間：10 Minutes
選項－ 附件
加強型旋鈕— 自帶特殊的調節匙調節設定點。增加后綴-TAMP
A-700 電源轉換器— 交流電輸入：100/120/220/230-240 VAC ±10%，47-63 Hz.。直流電輸出：24-28 VDC
A-298 平板鋁制支架，用于3000SGT 嵌入式安裝。
