Dwyer 帶通訊協議的CO2傳感器 CDTC系列

NDIR CO2 傳感器，測量CO2，溫度，帶溫度設定點

CDTC系列帶通訊的二氧化碳傳感器將兩個室內傳感器的功能組合到一個緊湊的外殼中。參數包括二氧化碳、溫度和帶強制設定的溫度設定點。現場可選Modbus?或BACnet通訊，只需四根電線即可連接電源和通信信號。以菊鏈式連接在一起，更加降低安裝成本。為了減少配置時間，采用自帶的撥碼開關設置RS-485 MAC地址。第二組撥碼開關用于選擇輸出Modbus? RTU還是BACnet MS/TP的通信協議，并可設置菜單訪問的安全級別。

和我們的CDT系列二氧化碳變送器一樣，CDTC系列使用單光束雙波長無彌散紅外（NDIR）傳感器來測量二氧化碳濃度。這項技術可用于每天24小時連續監測。為了提高精度，可以根據設備的環境條件對變送器進行現場校準。同樣，可以對大氣壓進行設定以校正海拔高度帶來的影響。

所有參數可選自帶顯示或分體顯示。如果建筑物使用者對于CO2濃度不了解，可以將LCD顯示設置為只顯示溫度或溫度設定點。

應用及案例

? 學校、辦公大樓、醫院和其它室內環境的通風控制

? LEED?認證

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

? 現場可選Modbus?或BACnet通信，減少接線工作量

? 單光束雙波長二氧化碳傳感器

? 硬件鎖定

? 可選分體顯示器

技術指標

量程 0 ~ 2000 或 5000 PPM CO2 （取決于型號）；

0 ~ 50 ℃ （32 ~ 122 °F）溫度

精度 ±40 PPM ±二氧化碳讀數的3%；

溫度再25 ℃時為± 1 ℃

響應時間＜2分鐘，擴散，二氧化碳

傳感器技術 NDIR（無彌散紅外）；

15年光源

溫度限制 0 ~ 50 ℃ （32 ~ 122 °F）

輸出 2線RS-485，Modbus? RTU或BACnet MS/TP通信協議

溫度影響二氧化碳1100 PPM時為± 8 PPM / ℃

非線性 16PPM二氧化碳

壓力影響每毫米汞柱二氧化碳讀數的0.13%

溫度限制 10 ~ 95% RH（無凝結）

電源要求 10 ~ 42 VDC或10 ~ 30 VAC

重量 125 g （4.4盎司）

機構認證 BTL，CE

選項配件

配件
型號	描述
GCK-200CO-2000CO2	校準氣體套件包括一個校準零點的99.99%氮氣瓶和用于校準Dwyer氣體變送器量程的200 PPM CO / 2000 PPM CO₂氣瓶
A-449	LCD分體顯示器用于Dwyer?墻裝式變送器的驗證或校準
A-CDT-KIT	附件套件，包括接線排和電源

選項
訂購時加后綴：	描述
-FC	工廠校準證書
舉例：CDTC-2N000-FC

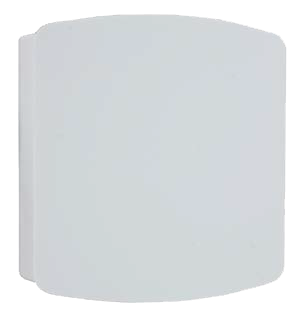

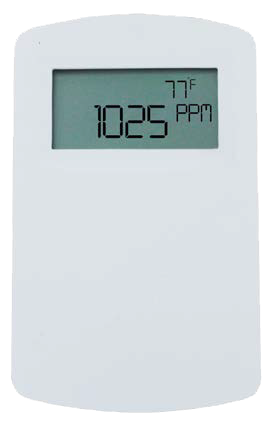

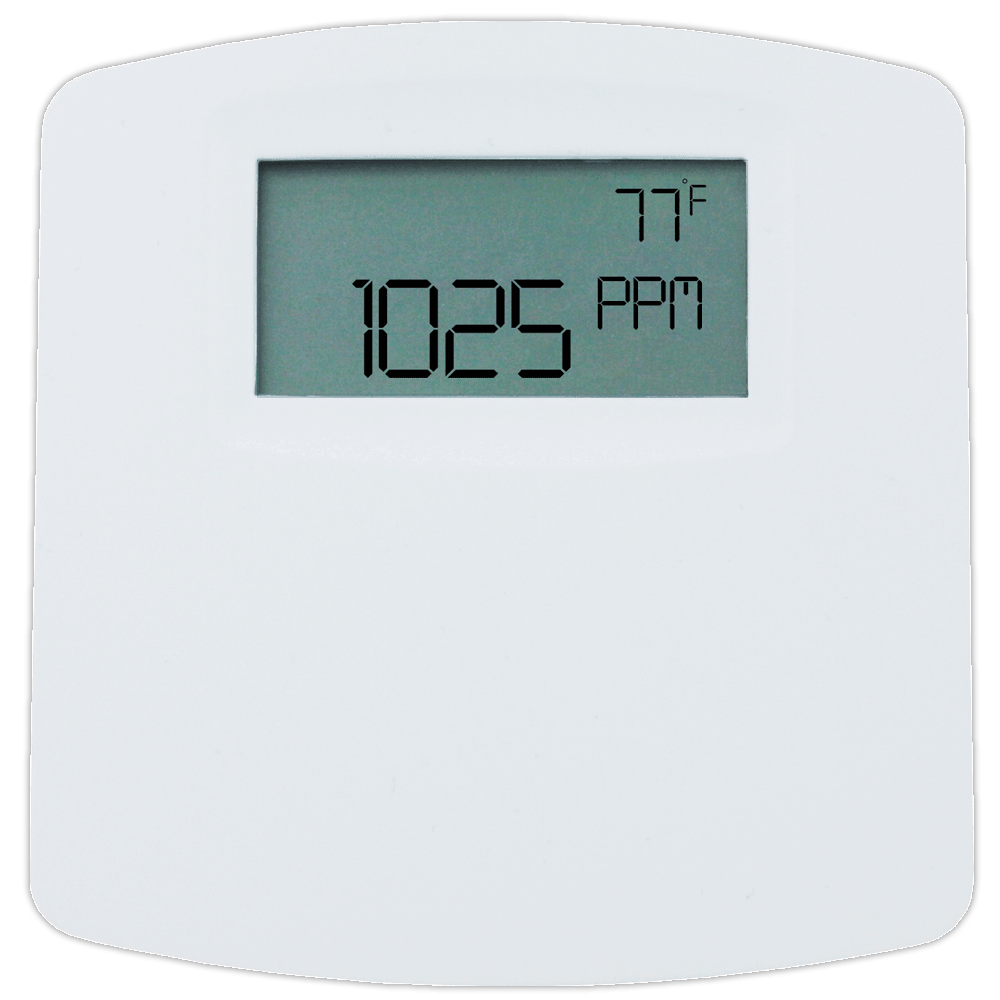

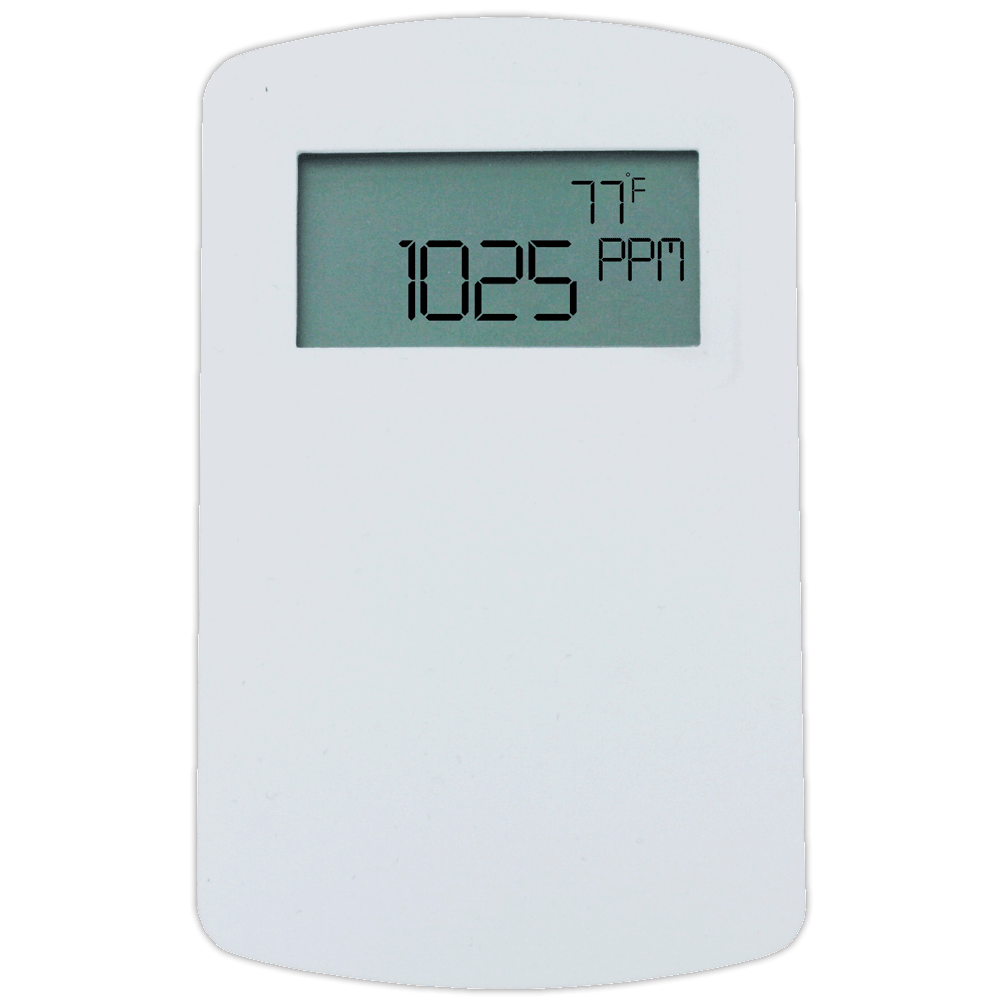

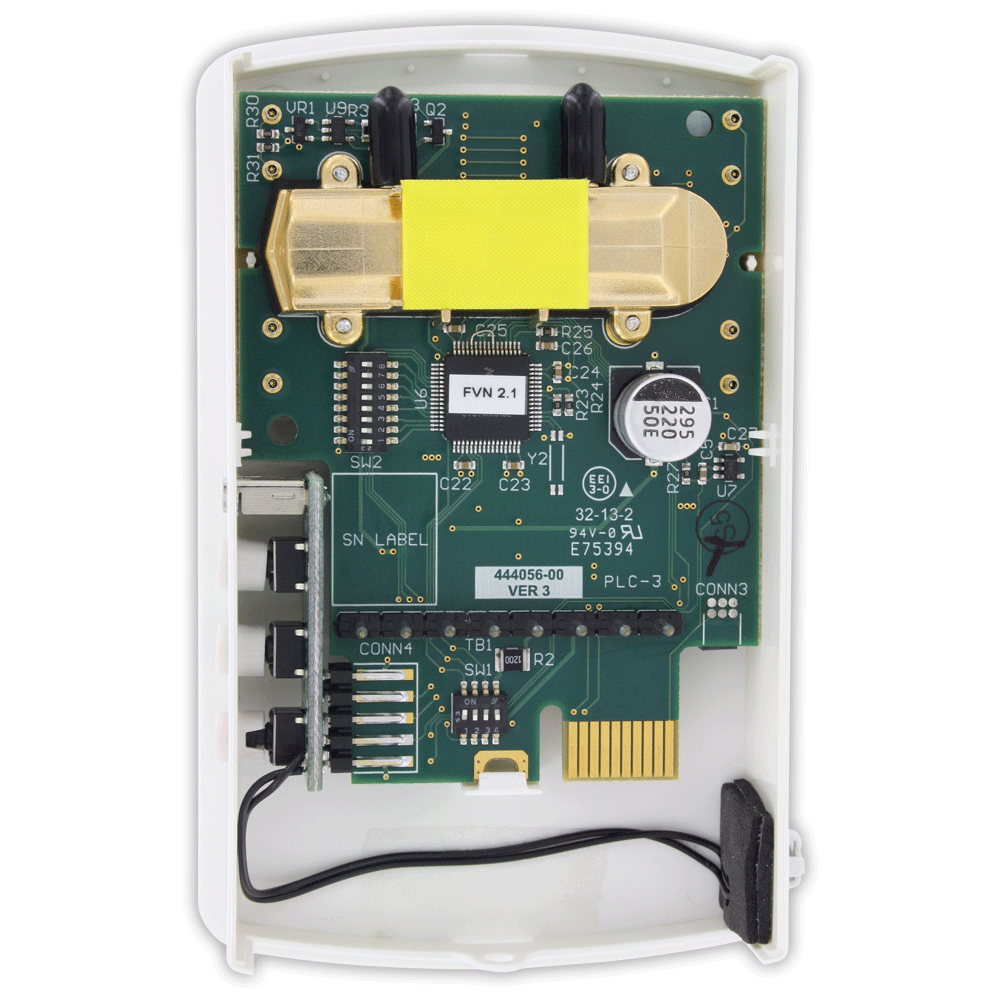

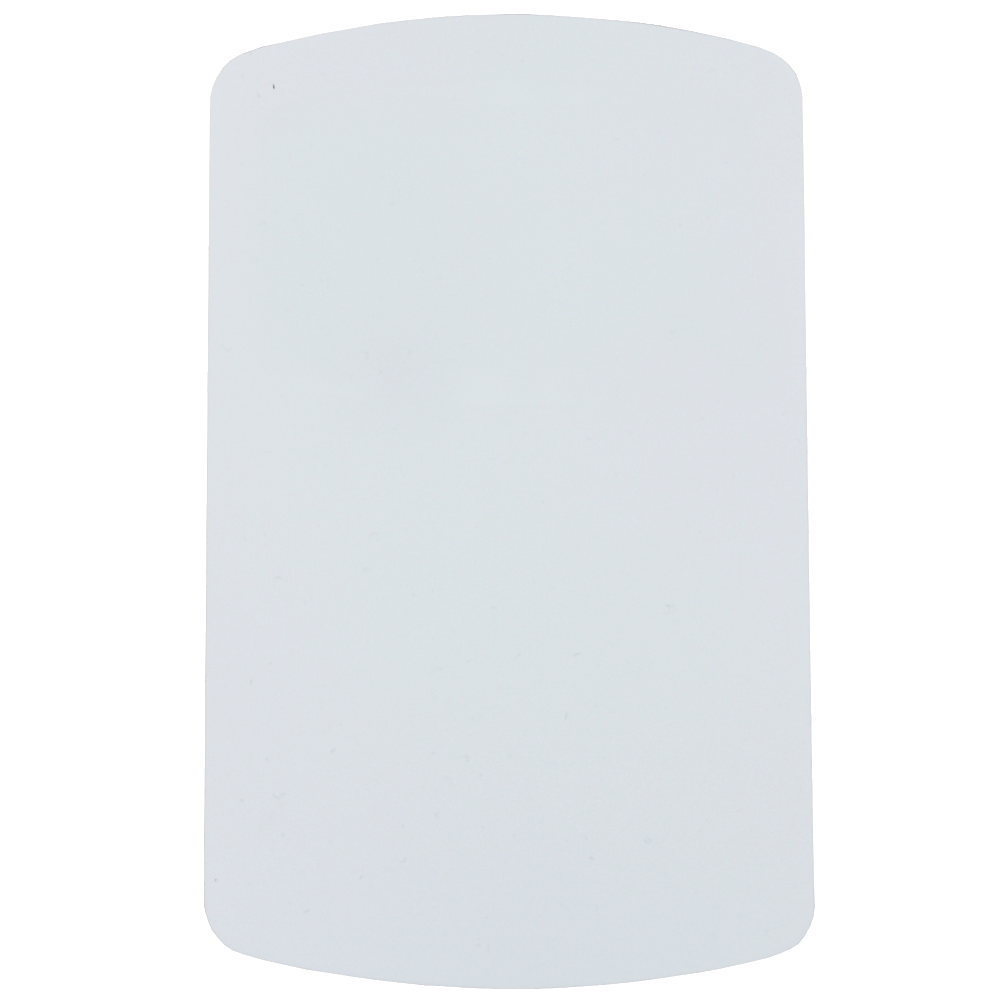

產品大圖

型號列表

型號表
型號	CO2 濃度量程	外殼款式	有無LCD顯示屏
CDTC-2N000	2000 PPM	北美	無
CDTC-2N000-LCD	2000 PPM	北美	有
CDTC-2E000	2000 PPM	歐洲	無
CDTC-2E000-LCD	2000 PPM	歐洲	有
CDTC-5N000	5000 PPM	北美	無
CDTC-5N000-LCD	5000 PPM	北美	有
CDTC-5E000	5000 PPM	歐洲	無
CDTC-5E000-LCD	5000 PPM	歐洲	有
