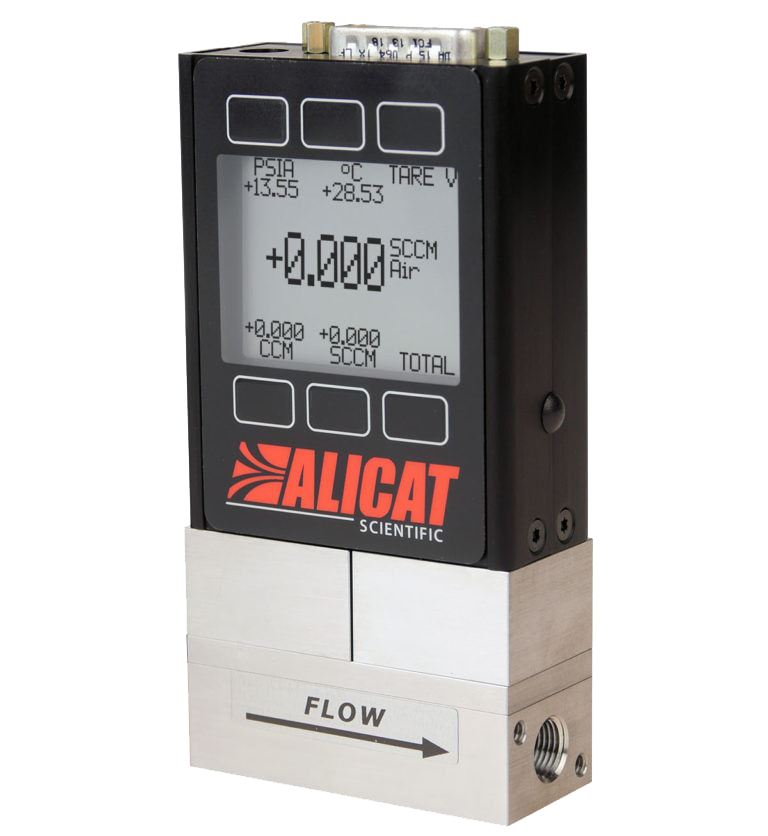

ALICAT 高壓氣體質量流量計 20Q系列

滿量程10 SCCM - 10000 SLPM，測量范圍廣，優于10 ms響應時間，高壓應用實時多元流量測量

這款多功能20Q系列高壓氣體質量流量計可縮短檢定或驗證高壓（160-320 psia）條件下運行流量所需時間，還能夠同時實時測量質量流量、體積流量、管線壓力和管線溫度。

應用及案例

● 大學/研究所 ● 泄漏檢測

● 環境監測 ● 真空行業及鍍膜

● 汽車制造 ● 燃料電池

● 計量校準 ● 過程工藝氣體測量

● 工業爐窯 ● 半導 體

● 光伏

產品特色精度升級技術指標選項配件包裝清單操作手冊尺寸詳圖尺寸壓損產品大圖型號列表氣體編碼宣傳彩頁

產品特色

● 數字化產品

● 多參數顯示和輸出：溫度、壓力、流量等

● 可測范圍廣，0. 1~100%滿量程

● 響應時間快，優于10 ms

● 內置98種氣體

● 可現場標定混合氣體（最多5種成分），并存儲20種混合氣

精度升級

量程為10 SCCM - 10000 SLPM

其中10 SCCM - 20 SLPM量程段，下述指標升級：

質量流量普通精度 ± 0.6%讀數 或± 0.1%滿量程（取最大值）

測量范圍 0.1 ~ 100%滿量程

重復性 ± 0.1%滿量程

技術指標

介質要求非腐蝕性、潔凈、干燥的氣體

介質種類內置了98種氣體，用戶可現場編輯混合氣體（最多5種成分），并最多存儲20種混合氣

量程從0 - 10 SCCM 到 0 - 10000 SLPM

測量范圍（量程比） 0.2% ~ 100%滿量程

顯示屏標準為L(zhǎng)CD單色顯示屏（帶背光），可選TFT彩色顯示屏

顯示方式同時顯示質量流量、體積流量、壓力和溫度

精度 ± 2%滿量程精度升級部分見左下角

累計流量精度流量精度之外增加± 0.5 %讀數額外誤差

重復 性 ± 0.2%滿量程

質量流量零點漂移 ± 0.01%滿量程/ ℃（從25℃開始）

± 0.01%滿量程/ Atm（從清零壓力開始）

質量流量量程漂移 ± 0.01%讀數/ ℃（從25℃開始）

± 0.1 %讀數/ Atm（從校準壓力開始）

響應時間＜10 ms（與流量相關）

預熱時間 < 1 s

工作溫度 -10 ～ 60 ℃（環境和氣體）

溫度精度 ± 0.75 ℃

工作濕度 0 ~ 95% 無冷凝

工作壓力 11.5-320 PSIA

壓力精度 ± 0.5 % 讀數（讀數＞1 Atm），或 ± 0.07 PSIA（＜1Atm）

耐壓 400PSIA（靜壓）；75PSID（進出口差壓）

滿量程壓損參考詳細壓損表

數字輸出信號 RS232/RS485串口和Modbus RTU（默認）；可選Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet

模擬輸出信號 0-5Vdc（默認）；可選1-5Vdc，0-10Vdc或4-20mA

數據刷新頻率數字信號40 Hz@ 19200波特率；

模擬信號：1000 Hz

屏幕刷新頻率 10 Hz

模擬信號精度在基礎誤差上額外增加 ± 0.1 % 滿量程誤差

供電電壓 9-24 VDC （如選4 - 20 mA或0-10VDC輸出，須為12 - 24VDC）

供電電流 40mA ，額外加 40 mA（4 - 20 mA輸出）

電氣接口 DB9M(默認)，可選DB9、DB15、6針工業接口、8針M12、8針Mini-DIN等

材質 主體材質：302,303,304,316LSS；密封材質FKM；傳感器材質請咨詢工廠

泄漏率（外漏）選擇HLCP選項，泄漏率可低至1 x 10^-6Atm cc/s He

過程接口 NPT內螺紋（默認），詳細規格參考?jí)簱p表；其他接口形式請咨詢

安裝方向位置不敏感

安裝固定孔 8-32UNC螺紋，數量和孔深與量程相關，具體請咨詢

防護等級 IP40（IP66可選）

認 證 ISO 9001、NIST溯源認證、CE、UKCA、RoHS、REACH聲明、防爆（可選）

選項配件

（需另行訂購）

過程端口接頭和過濾器

電源

通訊線纜和轉換線纜

BB3和BB9多點式集線盒

Flow Vision軟件

包裝清單

MQ系列高壓氣體質量流量計（電源需另行訂購）

NIST可溯源校準證書

艾里卡特操作說明書

操作手冊

朗潤達-ALICAT 簡易操作說明-氣體質量流量計21V1.pdf

尺寸詳圖


尺寸壓損

滿量程質量流量計	滿量程壓損（PSID）排氣到大氣中	外觀尺寸1	過程連接尺寸2
10 SCCM ~ 50 SCCM	1.0	3.9''H x 2.4''W x 1.1''D	M-5 （10-32）（內螺紋）（Buna-N表面密封至1/8''NPT內螺紋）
100 SCCM ~ 20 SLPM	1.0	4.1''H x 2.4''W x 1.1''D	1/8'' NPT 內螺紋
50 SLPM	2.0	4.4''H x 4.0''W x 1.6''D	1/4'' NPT 內螺紋
100 SLPM	2.5	4.4''H x 4.0''W x 1.6''D	1/4'' NPT 內螺紋
250 SLPM	2.1	5.0''H x 4.0''W x 1.6''D	1/2'' NPT 內螺紋
500 SLPM	4.0	5.0''H x 4.0''W x 1.6''D	3/4'' NPT 內螺紋
1000 SLPM	6.0	5.0''H x 4.0''W x 1.6''D
2000 SLPM	5.0	5.3''H x 5.2''W x 2.9''D
3000 SLPM	7.1	5.3''H x 5.2''W x 2.9''D	1-1/4'' NPT 內螺紋
注1、公制數據見圖紙； 2、與Swagelok?管、Parker?、表面密封、快接接頭和卡套轉接頭相兼容，也可根據要求連接VCR和SAE。

產品大圖

型號列表

見“尺寸壓損”。

艾里卡特20Q系列高壓氣體質量流量計適用于非腐蝕性氣體。

艾里卡特20QS系列高壓氣體質量流量計適用于腐蝕性氣體。

氣體編碼


宣傳彩頁

ALICAT 21Q系列25V1.pdf
