ALICAT 雙閥異型-壓力控制器 37系列

快速響應的密閉容器壓力、真空或背壓控制

在密閉容器壓力控制器中，艾里卡特37系列異型雙閥壓力控制器（帶遠程取壓功能）采用兩個比例閥精確控制端閉容器內的氣體壓力，并采用物理方式將壓力傳感器與閥門、流道相互隔離，由此您可將壓力準確控制在您需要的值。因此，您可對難以安裝整套壓力控制器的區域進行壓力控制，這還將減少大流量應用中因流量導致壓力變化而產生的影響。我們將根據您的應用參數為您定制閥門和PID調節功能，確保您的控制器能實現快速、穩定的控制

應用及案例

● 氣體分析

● 過濾器通過特性

● 真空鍍膜及過程控制

產品特色技術指標機械性能通訊電源選項配件安裝手冊機構認證尺寸詳圖尺寸連接產品大圖量程列表宣傳彩頁

產品特色

● 快速、準確的閥門和PID控制算法確保在數毫秒內極其快速地達到壓力設定值，且具有NIST可溯源精度。

● 通訊連接。37系列單閥壓力控制器默認采用數字與模擬兩種通訊方式；數字通訊串口和Modbus RTU 通過RS232或RS485、 Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet，方便與您的數字工業或?qū)嶒?yàn)室網絡整合。

●高效。雙閥門設計中的另一個比例閥用于排出過剩壓力，但僅在保持設定值時需要使用。這可消除由持續排氣造成的昂貴氣體的浪費。無論何時您需要控制壓力時，均可通過壓力傳感端口進行控制。

技術指標

量程	絕壓：15-3000PSIA 表壓：0.07-3000PSIG 差壓：0.07-500PSID
精度	± 0.25%滿量程（量程＜0.07PSI需咨詢廠家）
高精度	± 0.125%滿量程（量程＜0.07PSI需咨詢廠家）
重復 性	± 0.08%滿量程
溫度敏感性	零點漂移：0.02%滿量程/℃（從清零溫度開始）量程漂移：0.02%滿量程/℃（從校準溫度開始）
穩態控制范圍（量程比）	0.01% ~ 100% 滿量程
操作溫度	-10 ~ 60 ℃（環境和介質）（可選高溫選項，介質100℃，環境85℃）
閥門響應時間（T63）	＜30ms，與流量和閥門規格有關，用戶可調
閥門類型	常閉
顯示響應時間（典型）	＜10ms
預熱時間	< 1 s

機械性能

兼容氣體	兼容所有非腐蝕性氣體；選擇不銹鋼傳感器，可兼容所有非腐蝕性氣體和液體，部分腐蝕性氣體，具體請咨詢
傳感器極限壓力	0.07-100psi:3 × 滿量程 500-3000psi:1.5×滿量程
最大靜壓（僅限壓差控制器）	≤100PSID：200 psig 500PSID：750 psig
安裝方向	位置不敏感
安裝固定孔	2×8-32UNC螺紋，孔深0.25"
防護等級	IP40（更高防護等級請咨詢）
工作濕度	0-95%RH，無冷凝
接液材質	請咨詢工廠

通訊電源

顯示屏	標準為單色LCD顯示屏（帶背光）；可選TFT彩色顯示屏
數字信號	RS232/RS485串口和Modbus RTU（默認）；可選Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet
模擬信號	0 - 5 VDC（默認）、可選1 - 5 VDC、0 - 10 VDC、4 - 20 mA
模擬信號刷新頻率	1000Hz
顯示刷新頻率	10Hz
數字信號刷新頻率	40Hz@19200BAUD
模擬信號精度	標準精度額外增加±0.1%滿量程誤差
電氣接口	DB9M(默認)，可選DB9、DB15、6針工業接口、8針M12、8針Mini-DIN等
供電電壓	12-24Vdc
供電電流	250m A（對于4-20mA模擬輸出，額外增加40 mA）

選項配件

安裝手冊

機構認證

尺寸詳圖


尺寸連接

尺寸1	4.08" H × 4.80" W × 1.05" D
重量1	約1.6lb（0.7kg）
過程接口	1/8" NPT內螺紋，其他接口類型和規格請咨詢
遠程傳感器接口	1/8" NPT內螺紋，其他接口類型和規格請咨詢
注1、默認閥門為雙PCV閥門，如配置其他類型閥門，請索要具體圖紙查看尺寸和重量；

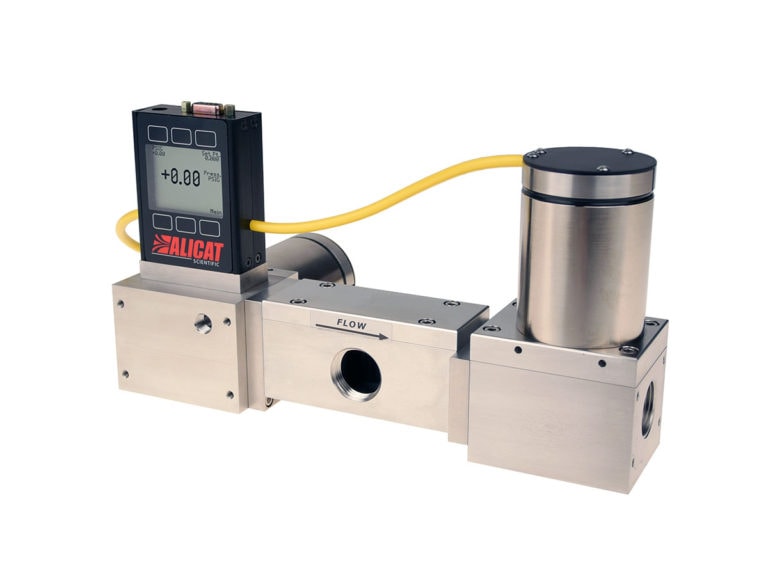

產品大圖

量程列表

艾里卡特37系列雙閥絕壓和表壓壓力控制器（帶遠程取壓功能）采用小型比例閥門控制較小流量或者較小體積的容器，適用于非腐蝕性氣體。

差壓	絕壓	表壓
2 INH₂OD	10 TORRA（真空）	2 INH₂OG
1 PSID	100 TORRA（真空）	1 PSIG
5 PSID	15 PSIA	5 PSIG
15 PSID	30 PSIA	15 PSIG
30 PSID	100 PSIA	30 PSIG
100 PSID	500 PSIA	100 PSIG
	1000 PSIA	500 PSIG
	1500 PSIA	1000 PSIG
	2000 PSIA	1500 PSIG
	3000 PSIA	2000 PSIG
		3000 PSIG

宣傳彩頁

ALICAT 37系列25V1.pdf
