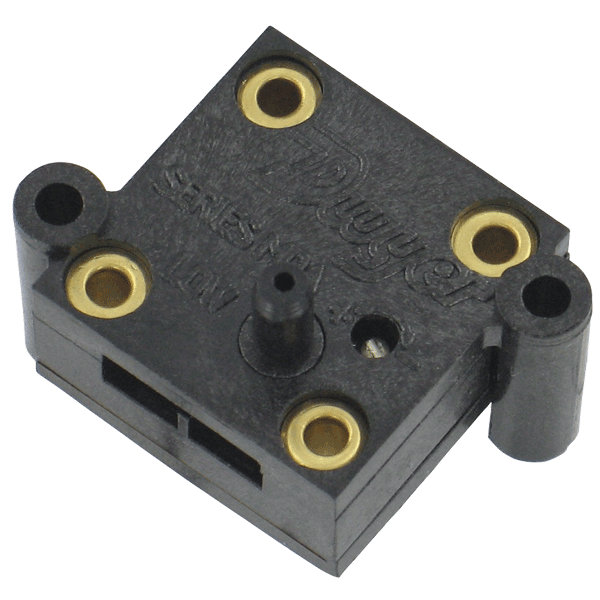

Dwyer 微型可調壓力開關 MDA系列

可調設定點從0.1到100英寸水柱

MDA系列可調設定點的微型差壓開關可現場選擇設定點，帶金觸點。可用于空氣，或者高壓端可連接兼容液體。它重量輕，體積小，特別適用于安裝空間受到限制的場合。它常用于暖通空調行業，水泵和馬達控制，醫療設備，機動車輛，游泳池或溫泉控制等地方。

應用及案例

? 工業

? 暖通空調

? 汽車

? 醫療

? 泵和電機控制

? 游泳池和水療中心

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

? 高壓側的空氣或液體允許在既有空氣又有液體的情況下進行多種用途

? 適用于空間受限的應用，體積小、重量輕

? 金觸點有助于確保連接清潔無污垢或氧化

技術指標

開關類型單刀單擲常開

開關介質 “高壓”測量空氣或兼容的液體

壓力范圍 MDA-111：8 psi；

MDA-211：8psi；

MDA-311：15psi；

MDA-411：30psi

電流指標 40 mA電阻壽命超過2000萬次循環

溫度范圍 40 ~ 150°F（4 ~ 66 ℃）

觸頭 18K 鑲金

電氣連接終端 - 0.187" x 0.20：插片（凹槽）用于快速插拔

壓力接口光滑端口 5/32"直徑用于 1/8"內徑管

外殼聚碳酸酯

膜片材質 聚亞安酯

工作電壓 AC/DC - 30V 或?qū)τ谧杩关?fù)載稍小

安裝使用 #4 螺絲通過安裝耳安裝或者 #2 螺旋通過安裝孔安裝

重量小于 0.353 oz（10 g）

選項配件

安裝手冊

機構認證

尺寸詳圖

MDA_DD.pdf

產品大圖

型號列表

型號表
型號	最小設定點 in w.c.（mbar）	最大設定點 in w.c.（mbar）
MDA-011	0.1 (0.25)	0.5 (1.25)
MDA-111	0.5 (1.25)	2.0 (4.98)
MDA-211	2.0 (4.98)	15 (37.37)
MDA-311	15 (37.37)	60 (149.3)
MDA-411	60 (149.3)	100 (249.10)
