設定點從0.07 - 85英寸水柱，重復精度為2%

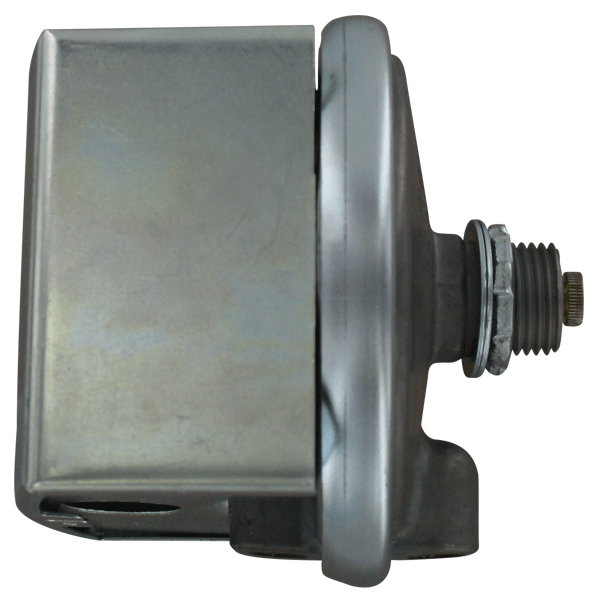

1800系列 工業級微差壓開關尺寸小、價格低，重復精度為2%，廣泛用于各種工業場合。可墻面或儀表盤面板上安裝，并能很方便的調整設定點。產品通過了UL和CSA，FM的認證。
警告：只能用于空氣及兼容氣體
應用及案例
? 工藝應用
? 機械設備控制
產品特色
? 緊湊的尺寸和重復性提供了高價值的開關，在許多工業應用中非常有用
? 專為面板和墻面安裝而設計，可輕松滿足大多數工業環境中的安裝要求
? 壓力范圍從0.07 in wc到85 in wc，使該開關適合廣泛的應用
介 質 空氣和不易燃，兼容的氣體
材 質 請咨詢我們
溫度范圍 -34~ 82.2℃ （-30~180 °F）；1823-00：-28.9 ~ 82.2℃ （-20~180 °F）
壓力范圍 10psig（68.95 kPa）連續，25psig（172.4 kPa）沖擊壓力
開關類型 單刀雙擲（SPDT）
重 復 性 ±2%
電氣指標 15A @ 120-480 VAC， 60Hz.電阻 1/8 HP @ 125 VAC，
1/4HP @ 250 VAC，60 Hz；在高頻率的情況下，電流為10A

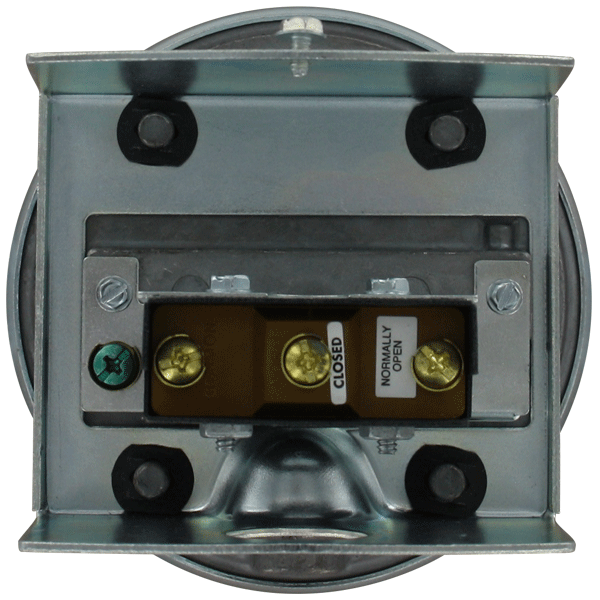

電氣連接 3個螺絲接線端，普通型，常開和常閉
接頭連接 1/8" NPT內螺紋
安裝方位 垂直安裝，其它方位咨詢工廠
設定點調節 內部螺絲調節
重 量 595g（1lb 5 oz）
機構認證 CE， UL， CSA， FM
選項 |
全天候防護外殼 |
16ga鋼制外殼采用墊圈密封（NEMA4，IP66）,可用于潮濕和有油的環境。經受200小時的噴鹽測試,重5-1/2 lb（2.5kg）開關必須由工廠裝配 |
注意：訂貨時將基本型號1823改為1824并且增加-WP后綴,例如：1824-1-WP |
防爆外殼 |
外層覆蓋鋁的鑄鐵主體，額定Class I， Div.1 & 2，Groups D；Class II， Div.1 & 2，Groups E，F，G；Class III和NEMA 7 CD，9 EFG，重7-1/2 lb（3.4 KG）開關必須由工廠裝配 |
注意：訂貨時將基本型號1823改為1824并且增加-EXPL后綴,例如：1824-1-EXPL |
軍用環境結構 |
未列出的型號1820是一個特殊密封快速開關。用于高潮濕,多霉變和/或軍事應用中，與型號1823類似除了死區稍大一點和沒有一些低的設定點 |
注意：訂貨時請加后綴—MIL,例如：1820-2-MIL |
配件 | |
型號 | 描述 |
A-389 | 安裝支架是采用重鉻酸浸漬防腐處理的 16 ga。鍍鋅鋼板制作；牢固耐久，并且安裝簡便 |

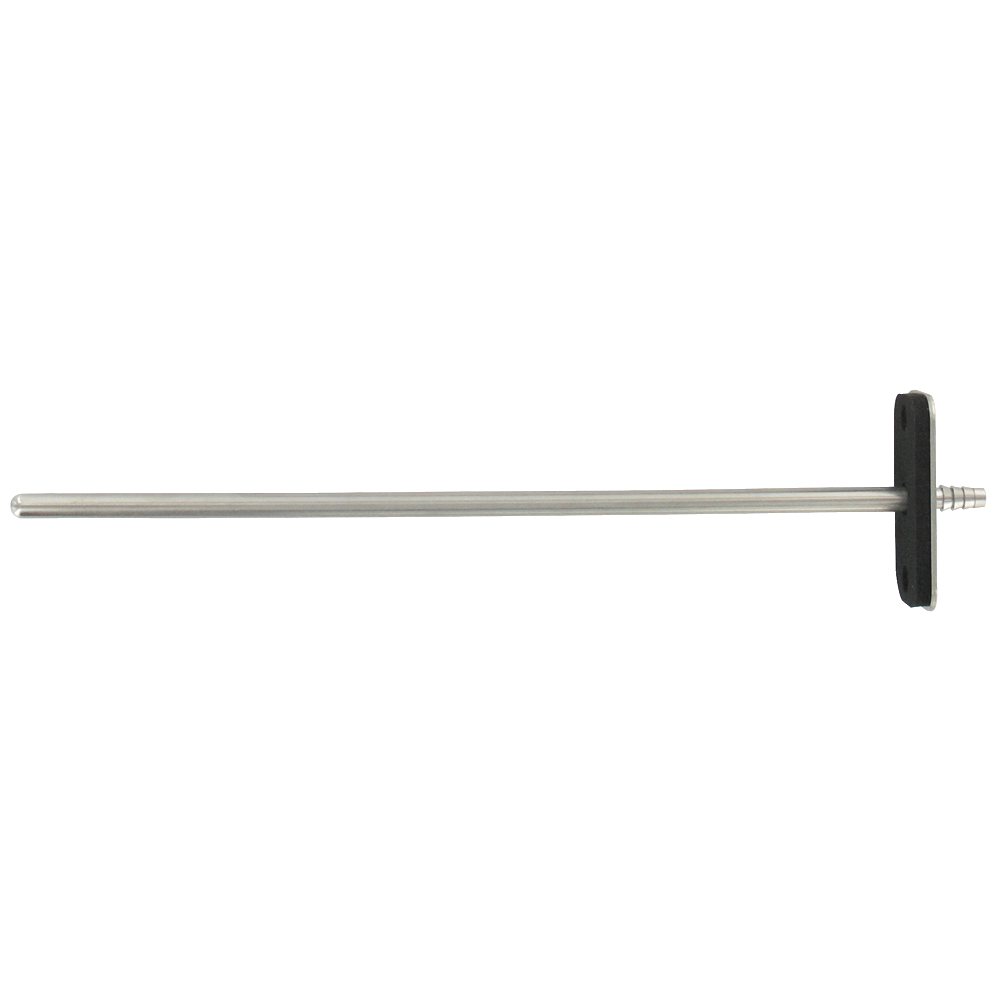

A-489 | 4"直型靜壓尖端，帶安裝法蘭 |
A-491 | 6"直型靜壓尖端，帶安裝法蘭 |
A-493 | 8"直型靜壓尖端，帶安裝法蘭 |
A-302F-A | 303 SS靜壓式尖端，帶有安裝法蘭，用于3/16" ID橡膠或塑料管；插入深度為4"，包括安裝螺釘 |
A-302F-B | 303 SS靜壓式尖端，帶有安裝法蘭，用于3/16"橡膠或塑料管；插入深度為6"，包括安裝螺釘 |
A-302F-C | 303 SS靜壓式尖端，帶有安裝法蘭，用于3/16"橡膠或塑料管；插入深度8"，包括安裝螺釘 |
型號表 | |||
型號 | 操作量程 | 近似死區 | |
in w.c. | 最小設定點 | 最大設定點 | |
1823-00 | 0.07 - 0.22 | 0.05 | 0.05 |
1823-0 | 0.15 - 0.5 | 0.06 | 0.06 |
1823-1 | 0.3 - 1.0 | 0.08 | 0.08 |
1823-2 | 0.5 - 2.0 | 0.1 | 0.12 |
1823-5 | 1.5 - 5.0 | 0.14 | 0.28 |
1823-10 | 2.0 -10 | 0.18 | 0.45 |
1823-20 | 3 - 22 | 0.35 | 0.7 |
1823-40 | 5 - 44 | 0.56 | 1.1 |
1823-80 | 9 - 85 | 1.3 | 3 |
