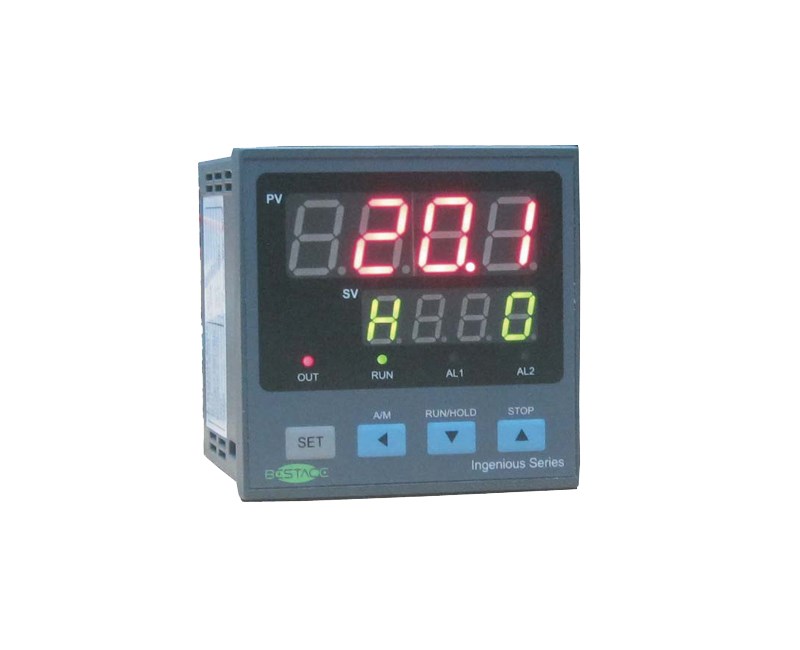

BESTACE 顯示儀/手動控制器 IGM系列

IGM系列顯示儀/手動控制器

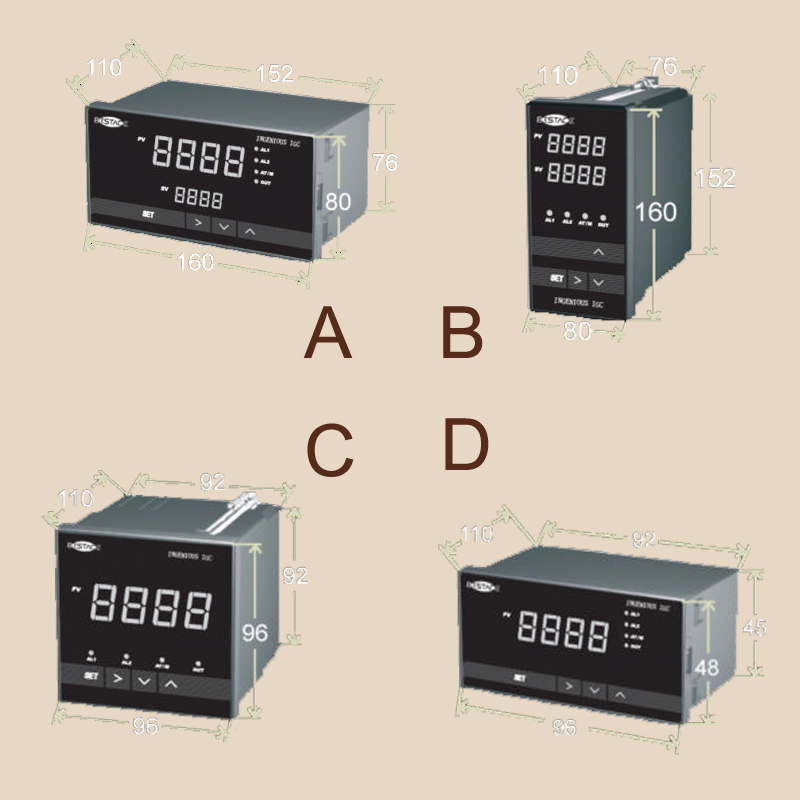

外型尺寸(外觀尺寸mm * 開孔尺寸mm)（參考尺寸圖）

-A（160× 80×125 * 152×76） -B（80×160×125 * 76×152） -C（96×96×110 * 92×92） -D（96×48×110 * 92×45）

初始輸入信號

[-AMP]   4-20mA或0-20mA      [-VOL]   0-5V或1-5 V      [-RTD] 熱電阻      [-TC] 熱電偶

輸出選項

輸出信號1（OUT）   [A]  0-20mA或4-20mA控制輸出   [V]  0-5V或1-5V控制輸出   [K1]  可控硅觸發信號輸出（正轉）

輸出信號2（AL1）    [N]  無輸出   [K1]  可控硅觸發信號輸出（反轉）（須同時選擇正轉）

輸出信號3（AL2）    [N]  無輸出   [L]  繼電器下限報警

輸出信號4（COMM）  [N]  無輸出   [A]  4-20mA變送輸出   [DA]  4-20mA隔離變送輸出   [R]  RS485串行通訊接口

輸出信號5（AUX）    [N]  無輸出   [H]  繼電器上限報警   [V]  5VDC@30mA輸出   [SV]  24V@500mA大功率配電輸出

供電電源(如選擇了24V@500mA大功率配電，則只能選擇110-230V AC)

[230 ] 1 10 - 2 3 0 V AC （ 5 0HZ或60HZ）          [ 24 ] 2 4 V DC/ A C

其它選項

[L]  帶光柱指示                  [DL]  帶雙光柱指示
