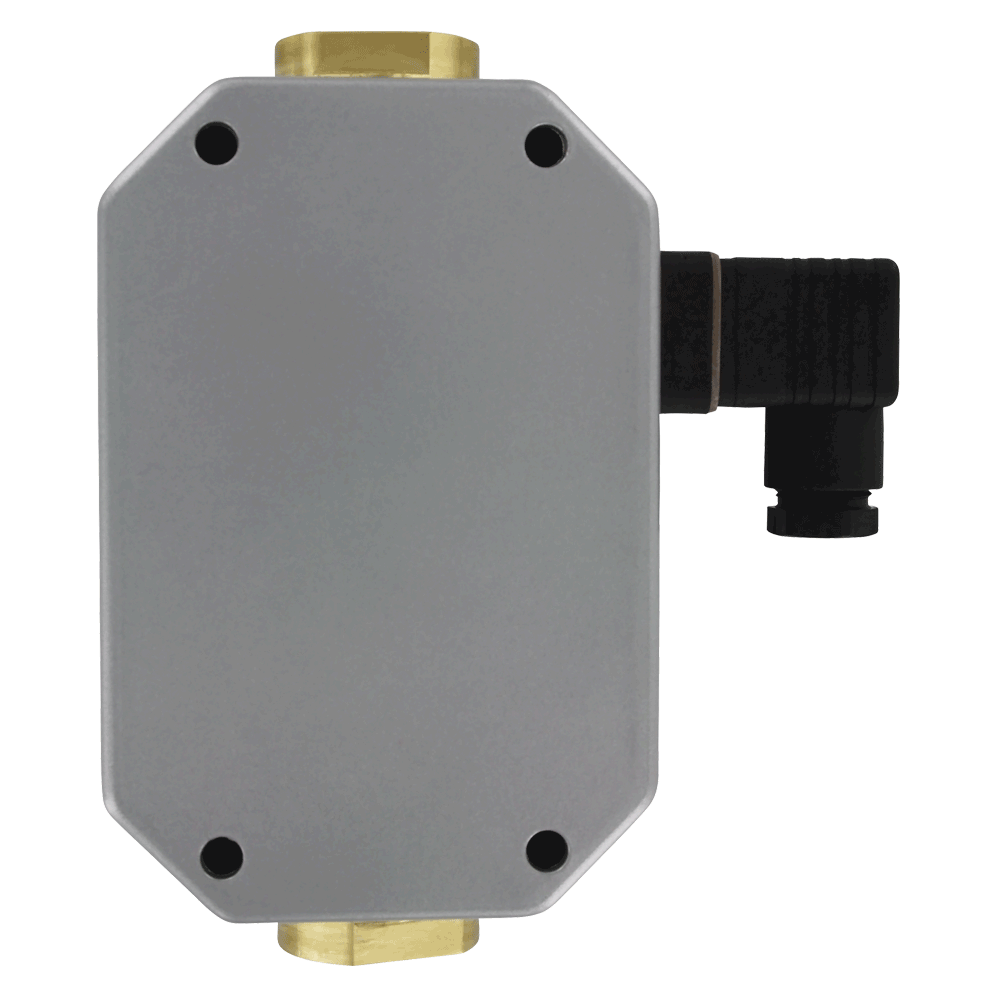

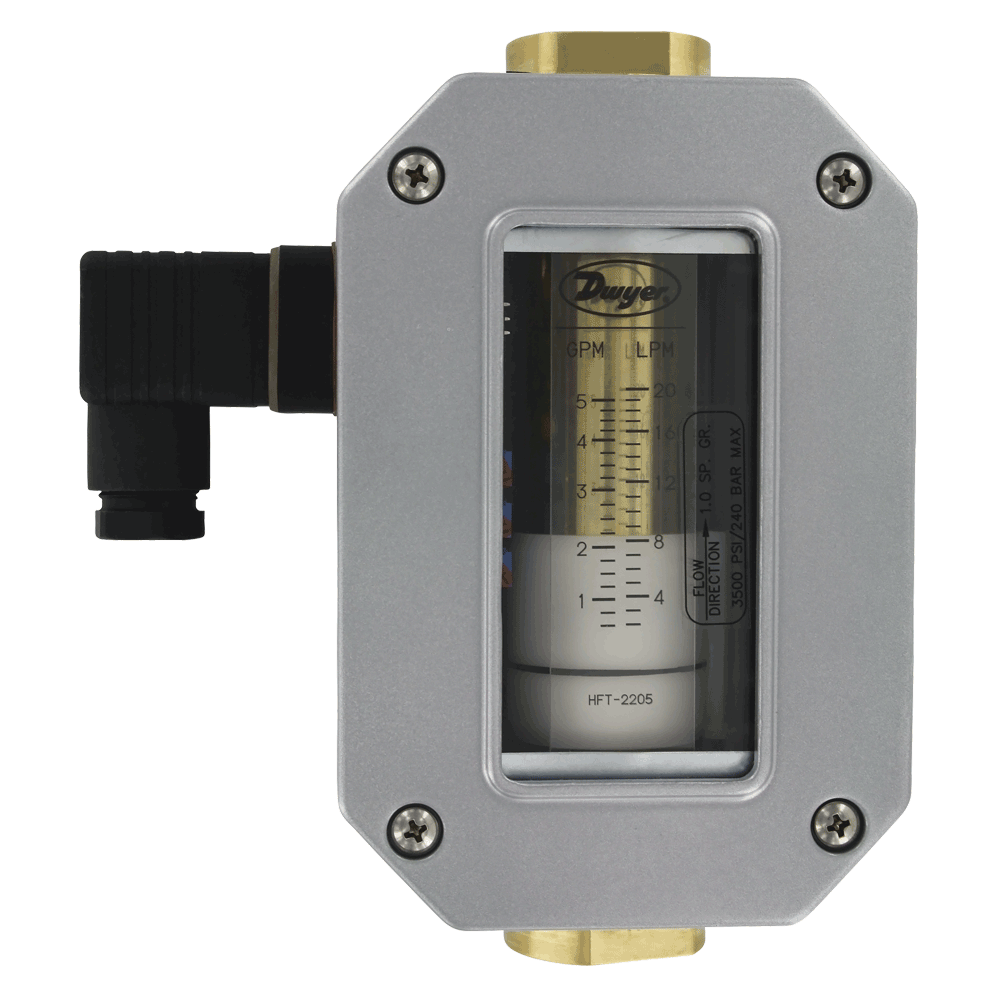

Dwyer 在線式流量變送器 HFT系列

現場流量指示，任意安裝方式，4-20 mA，0-5 V，和1-5 V 輸出

HFT系列在線變送器提供連續監測流量水平通過直讀在線流量計與電子提供比例4-20 mA，0-5和1-5 VDC模擬輸出。

校準選項可在附件選擇。

應用及案例

? 廢水處理

? 潤滑系統

? 過程控制

? 太陽能系統

? 排水管道

? 泵測試

? 驅動數據采集設備，儀表或模擬輸入卡

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

? 提供模擬輸出，以監控應用流量和積分直讀刻度，以提供流量的本地指示

? 增加了應用的多功能性，沒有進口或出口直管道要求，可以水平安裝，垂直安裝，或倒置

? 具有堅固的鑄鋁結構和NEMA 4X（IP65）外殼的戶外或惡劣環境安裝能力

技術指標

介質 與之兼容的氣體和液體

接液材質 主體：鋁，黃銅或304 不銹鋼；

密封：丁腈橡膠或氟橡膠；

磁體：聚四氟乙烯涂層鋁鎳合金；

其它內部零件：304 不銹鋼

粘度 500 SSU

溫度范圍 76°C（170°F）

壓力范圍鋁閥體：600 psig （41 bar）；

黃銅閥體：3500 psig （240 bar）；

304不銹鋼閥體：6000 psig（413 bar）

電源要求 12-35 VDC

外殼等級 NEMA 4X（IP66）

精度 ±2% FS

重復 性 ±1%的FS

響應時間 <100 ms

輸出信號 4-20 mA；0-5V；1-5V

運輸重量 1/4到1/2” NPT內螺紋型： 1.4 kg（3 lb）；

3/4至1” NPT內螺紋型： 2.0 kg（4.5 lb）；

1-1/2” NPT內螺紋型： 5.4 kg（12 lb）

選項配件

圖片

型號

描述

NISTCAL-FT1

NIST流量變送器溯源校準證書。

注：相同證書將每個產品均得付費。

安裝手冊

Instruction Manual.pdf

機構認證

尺寸詳圖

Adobe Reader in format.pdf

產品大圖

型號列表

型號	描述
HFT-1112	在線流量變送器，范圍1.5-12 SCFM空氣，1/4” NPT內螺紋
HFT-1123	在線流量變送器，范圍4-23 SCFM空氣，1/4” NPT內螺紋
