Dwyer 聚砜樹脂流量計 UV系列

監測水的流量0.25-40 GPM，空氣流量1-100 SCFM

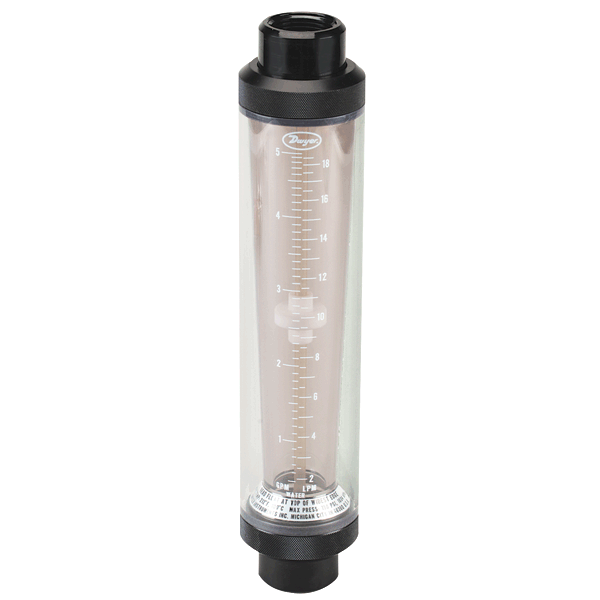

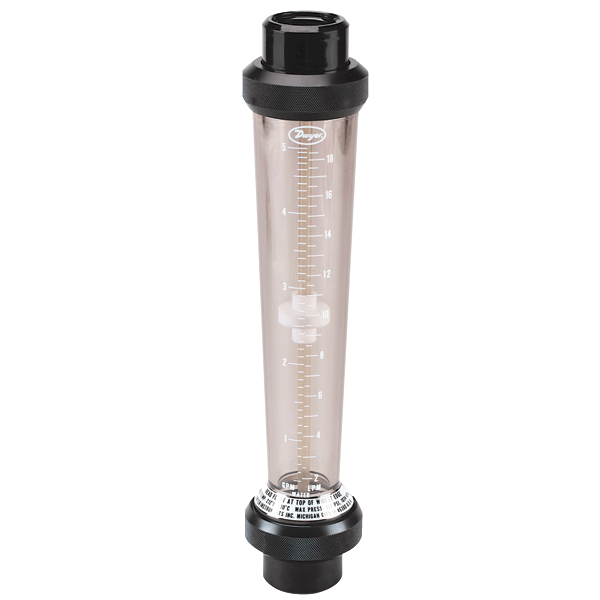

UV系列 Ultra-View?聚砜流量計是一種超純的實驗室級流量計，具有雙刻度，測量流量在GPM和LPM的水，空氣和其他兼容的介質。UV系列可承受高達100°C（212°F）的高溫和高達150 psi （10.34 bar）的壓力。

應用及案例

? 監控冷水流量

? 反滲透系統

? 去離子水系統

? 飲用水系統

? 修復應用程序

產品特色

? 耐腐蝕聚砜閥體，非常適合其他流量計失效的應用場合，節省更換成本和時間

? 車身易于清洗，維護成本低

? 聚碳酸酯屏蔽保護內部水垢，延長產品使用壽命

? 可選面板安裝聚砜配件，安裝成本低

介質 兼容的液體或氣體

接液材質 聚砜閥體和配件，氟彈性體O形環和原始聚四氟乙烯浮子

溫度范圍 2-100°C（35-212°F）；

2-54°C（35-130°F）對于PVC配件選項

壓力范圍 150 psi（10.34 bar）

精度 ±2% FS @ 70°F±2°F（21.1°C）和14.7 psia（僅在線連接等級）

重復 性 ±1% FS @ 70±2°F（21.1°C）和14.7 psia（僅在線連接等級）

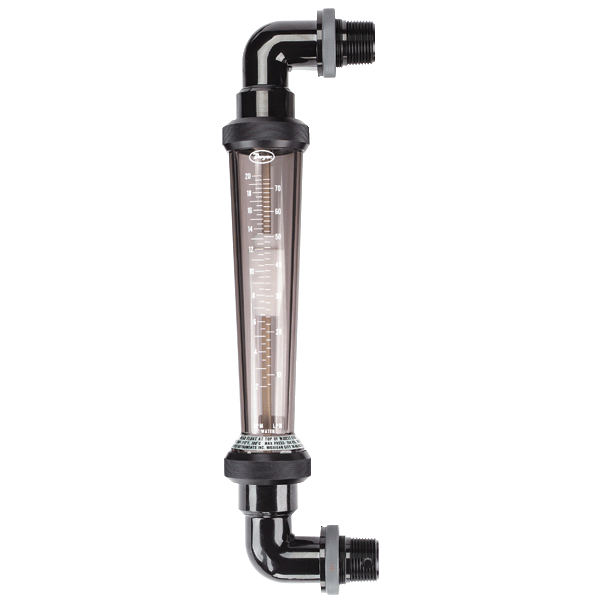

過程連接 1" NPT內螺紋。可選90°聚砜彎頭- 1" NPT外螺紋

標度長度 6"（152.40 mm）-7"（177.80 mm），取決于型號

連接件扭矩最大22 ft lb

重量 1lb（457 g）（對于20 GPM范圍）

注意：球閥在開啟時可能會產生“水炮”效應，產生的壓力超過了質量保證等級，將會損壞流量計。

UV系列流量計僅適用于室內或沒有陽光直射的區域。聚砜受到紫外線的不利影響。

?UV-XXXX-SHD保護性聚碳酸酯外殼

?UV-XX22 PVC 1" NPT內螺紋接頭

? UV-XXXX-CDS可溯源到NIST的認證數據表

示例	UV	0	1	1	2	AT	系列UV-0112-AT Ultra-View?聚砜流量計，范圍0.25-2.5 GPM (1-9.5 LPM)水，聚砜閥體和連接件，純聚四氟乙烯浮子，鋁標簽。
系列	UV						Ultra-View?聚砜流量計
量程		0 1 2 3 4 5 A B C D					0.25-2.5 GPM (1-9.5 LPM) 水 0.5-5.0 GPM (2-19 LPM) 水 1.0-10.0 GPM (4-37 LPM) 水 2.0-20.0 GPM (8-74 LPM) 水 3.0-30.0 GPM (12-112 LPM) 水 4.0-40.0 GPM (20-150 LPM) 水 1.0-13.0 SCFM (30-370 LPM) 空氣 2.5-28.0 SCFM (70-780 LPM) 空氣 5.0-50.0 SCFM (140-1400 LPM) 空氣 14.0-100.0 SCFM (400-2800 LPM) 空氣
主體材質			1				聚砜
附件材質				1 2			聚砜 PVC
浮子材質					2		純聚四氟乙烯
選項						AT BUNA CDS SHD	鋁標簽丁腈橡膠O形環 認證數據表聚碳酸酯防護外殼
